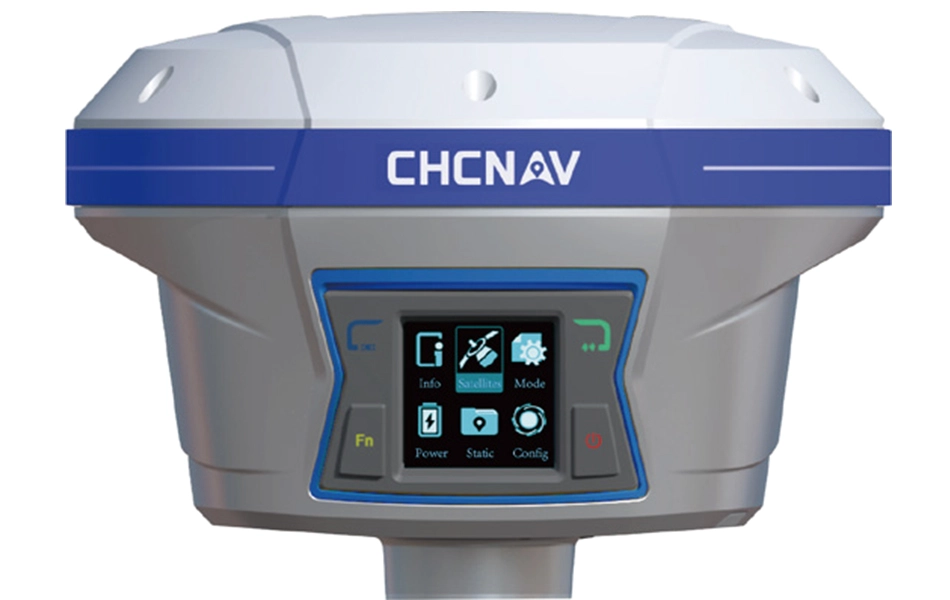

高性能IMU RTK GNSSレシーバー CHC I90 Pro RTK GNSS
 |
I90 Pro GNSSレシーバーは、最新のCHCNAV IMU-RTKテクノロジーとLバンド補正サービスとの互換性を組み合わせて、RTKポジショニングをどこにでも拡張します。
標準のMEMSベースのGNSSレシーバーとは異なり、I90 Pro GNSS IMU-RTKは、最先端のGNSS RTKエンジン、ハイエンドのキャリブレーションのないIMUセンサー、高度なGNSS追跡機能を組み合わせて、RTKの可用性と信頼性を提供します。それはセクシュアリティを大幅に改善します。
I90自動ポールチルト補正により、調査と積み重ね速度が最大20％増加します。建設および土地調査プロジェクトは、伝統的なGNSS RTK調査の限界を押し上げる生産性と信頼性の高いもので実現されます。
CHC I90 Proの詳細
|
|

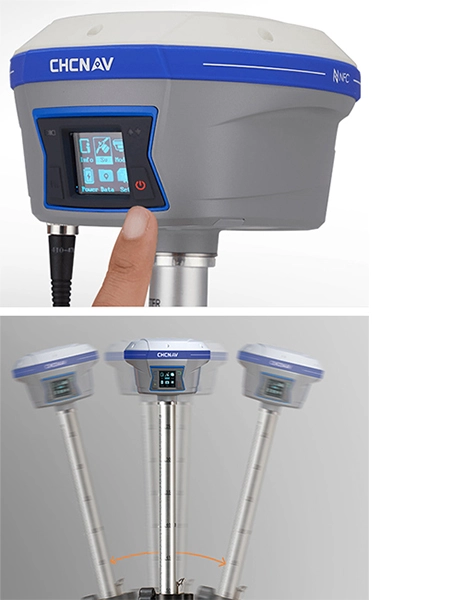

複数の星座を追跡します GPS、Gronus、ガリレオ、およびHokutoを組み合わせます 336チャンネルのGNSSコアエンジンを搭載したI90 Proは、調査プロジェクトまたはポジショニングアプリケーションのために堅牢で信頼性の高いRTKポジショニングを提供します。 LバンドPPP修正 LバンドおよびRTX™補正信号をサポートします I90 Pro GNSSは、サードパーティのLバンド補正サービスに接続されており、RTKネットワーク、GSMカバレッジ、または従来のGNSSベースステーションが利用できないほぼすべての地域で、デシメーター以下の正確な位置決めを提供します。 拡張接続 コントローラーのインスタントNFCペアリング I90 Pro GNSSは、Bluetooth、WiFi、NFC、4G、UHFワイヤレスモデムなどのハイエンド接続モジュールを組み合わせています。 4Gモデムは、RTKネットワーク内で作業するときに使いやすさを提供します。ビルトインUHF無線モデムにより、5kmまでのベースから宇宙船までの長距離調査が可能になります 高精度。どこでも 調査と積み上げ速度を最大30％増加させる I90 GNSS統合IMUは、干渉なしにリアルタイムの自動極性傾斜補正を保証します。 3 cmの精度は、最大30度の極傾け範囲で達成されます。 |
 |
CHC I90 Pro仕様
|
| GNSSパフォーマンス | |
| チャネル | 336納屋 |
| GPS | L1C、L1CIA、L2E、L2C、L5 |
| グロナス | L1C/A、L2 CIA、L3 CDMA |
| Galileo | E1、E5A、E5B、E5ALTBOC、E6 |
| ベイドー | B1、B2、B3 |
| sbas | L1C/A、L5 |
| 準ゼニス衛星 | L1 CIA、L1 SAIF、L2C、L5、LEX |
| LRNSS | L5 |
| L-BAND | RTX |
|
GNSS精度
|
|
| リアルタイムの運動学（RTK） |
水平：8 mm 1 ppm RMS 垂直：15 mm 1 ppm RMS 初期化時間：<10秒 Initialization reliability: > 99.9% |
| 後処理運動学（PPK） |
水平：2.5 mm1 ppm rms 垂直：5mm 1 ppm rms |
| 後処理静的 |
水平：2.5 mm0.5 ppm RMS 垂直：5mm0.5 ppm RMS |
| コードの違い | 水平：0.25m RMS |
| 自律 |
水平：1 m rm 垂直：1.5 m rms |
|
ポジショニング速度 最初の修正までの時間3） RTK TILT補償 |
最大50Hz コールドスタート：<45秒 ホットスタート：<10秒 信号の再取得：<1秒 |
| ハードウェア | |
| サイズ（長さx幅x高さ） |
159mm x 150mm x 110mm （6.3 "x 5.9" x 4.3 "） |
| 重さ | 1.26kg（2.77lbs） |
| 環境 |
動作：-40°C〜65°C（-40°F〜149°F） 保管：-40°C〜85°C（-40°F〜185°F） |
| 湿度 | 1 |
| 侵入保護 |
IP67防水と防塵、保護 一時的な潜水艦から深さ1mまで |
| ショック | 2メートルのポールから落ちることから生き残ります |
| Liltセンサー |
キャリブレーションのない超斜面補償には、LMUが必要でした。 磁気障害に対する耐性。 eバブルレベリング |

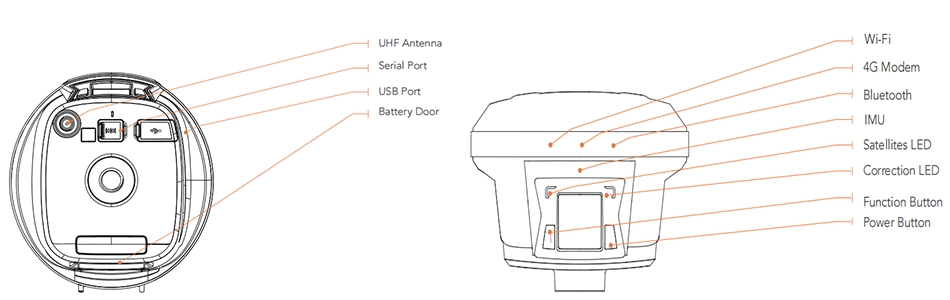

| フロントパネル |
4ステータスLED 1.46インチOLEDディスプレイ |
| 認証 | |
|
FCCパート15（クラスBデバイス）、FCCパート22、24、90、CEマーク、 NGSアンテナキャリブレーション。 |
|
| コミュニケーション | |
| ネットワークモデム |
統合された4Gモデム LTE（FDD）：B1、B2、B3、B4、B5、B7、B8、B20DC-HSPA/HSPA/HSPA/UMTS：B1、B2、B5、B8EDGE/GPRS/GSM 850/900/1800/1900 MHz |
| Wi-Fi | 802.11 b/g/n、アクセスポイントモード |
| Bluetoothr | v4.1 |
| ポート |
1x 7ピンLEMOポート（外部電源、RS-232） 1x USB Type-Cポート（データのダウンロード、ファームウェアアップデート）1x UHFアンテナポート（TNC女性） |
| UHFラジオ | 標準内部RX/TX：410 MHz〜470 MHz 送信電力：0.5 Wから2 W プロトコル：CHC、透明、TT450 リンクレート：9600 bpsから19200 bps 範囲：最適な条件下で5 km |
| データ形式 |
RTCM 2.X、RTCM 3.X、CMR、CMR、SCMRX I/O HCN、HRC、Rinex2.11、3.02 NMEA 0183出力 ntripクライアント、ntripキャスター |
| データストレージ | 32GBの内部メモリ |
| 電気 | |
| 消費電力 | 5 W（ユーザー設定に応じて） |
| リチウムイオンバッテリー容量 | 2x3400MAH、7.4V |
