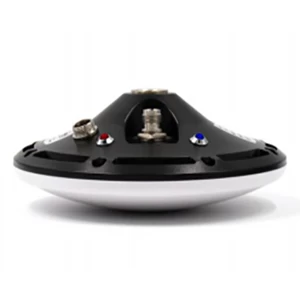

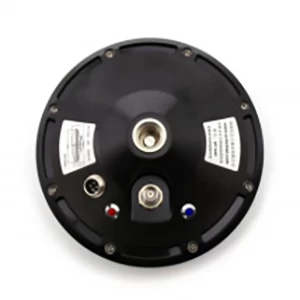

Receptor GNSS PJ-940U
- Marca: PJK
- Nombre del modelo: PJ-940U
- Origen: China
- Período de garantía: 1 año
- Soporte Express: envío, correo aéreo
Pijametroetroetroetroa-940u ReCEPtor GNSS
► Introducción al producto
|
|
|
|
Pj El 1940U es un receptor con un módulo de alta precisión y una antena multifrecure de 4 estrellas. El receptor presenta posicionamiento de Rtk de alta precisión a nivel de centímetro, alta ganancia de antena, miniaturización, alta sensibilidad, compatibilidad de múltiples sistemas y alta confiabilidad. Viene con un módulo de transmisión de datos inalámbricos que permite que los datos GPS se transmitan de forma inalámbrica. Puede satisfacer efectivamente las necesidades de los usuarios.
1. El módulo de transmisión de datos inalámbricos incorporado (o llamado radio) tiene su propia antena del módulo de transmisión de datos, que transmite datos GPS a través de la transmisión inalámbrica, y permite que el otro lado transmita los datos GPS de forma inalámbrica a través del módulo de transmisión de datos inalámbricos. Puedes recibirlo.
2. Módulo de posicionamiento de nivel RTK CM de alta precisión incorporado, antena GNSS de 4 estrellas de 4 estrellas incorporada;
3. Se adoptan el diseño de puntos de alimentación múltiple y la estructura de la antena perfectamente simétrica, con un centro de fase muy estable, reduciendo los errores de medición en los pares de antena.
4. Tiene un efecto claro en la alta ganancia, baja relación de onda estacionaria, recepción de señal de baja altitud, lo que permite que las estrellas se reciban normalmente incluso en blindaje severo.
5. Equipado con placas de estrangulamiento anti-Multípata con diseño anti-argumento, suprime efectivamente las fuertes señales de interferencia fuera de banda, asegurando la confiabilidad de la antena.
Diseñado con material de PC resistente a los rayos UV, es hermoso y no decoloran la carcasa de la antena incluso después del uso a largo plazo al aire libre. Tiene un grado impermeable IP67, resistencia a alta temperatura, protección solar y protección UV.
► solicitud área
Este receptor puede recibir frecuencias GPS L1/L2 Glonus L1/L2 Bds B1/B2 Galileo E1/E5B y admite el posicionamiento diferencial RTK para alcanzar niveles de centímetro. Para satisfacer las necesidades de Los dispositivos actuales de medición de GNSS para la compatibilidad de múltiples sistemas y los usuarios de alta precisión se usan ampliamente en los campos de la geodésica, el mapeo de canales, la agricultura de precisión y la topografía marina, y también pueden seleccionarse y aplicarse en campos militares dependiendo de las condiciones de aplicación. También se puede hacer..
► técnico especificación
Módulo especificación
|
electricidad Características |
frecuencia |
GPS L1/L2, Glonía G1/G2, BDS B1/B2, GALILEO E1/E5B, Satélite cuasi-zenith L1/L2 |
|
Recibió formato |
GPS, Gronus, Bds, Galileo, Satélite de Quasi-Zenith. Valores predeterminados GPS, Gronus, BDS, Galileo, Satélite de Quasi-Zenith. |
|
|
canal |
184 Búsqueda canal |
|
|
sensibilidad |
Seguimiento |
- Medidor de 167db |
|
Re-retrabado |
- 160db1 |
|
|
frío comenzar |
- Medidor de 148db |
|
|
caliente comenzar |
- 157db1 |
|
|
Exactitud |
RTK Horizontal Exactitud |
RTK m 1 PPM CEP |
|
RTK vertical Exactitud |
RTK m 1 ppm CEP |
|
|
Horizontal Exactitud |
1,5 m CEP |
|
|
vertical Exactitud |
1,5 m CEP |
|
|
velocidad |
0.05m/seg |
|
|
Título Exactitud |
0.4 Grado , cuando de Línea de base de antena longitud 1 metro |
|
|
dinámica Título Exactitud |
0.3 Grado |
|
|
1pps momento |
Rms 30ns |
|
|
99% 60ns |
||
|
Conseguir tiempo |
frío comenzar |
24 segundos |
|
cálido comenzar |
2 segundos |
|
|
caliente comenzar |
1 segundo |
|
|
convergencia tiempo |
convergencia tiempo |
≤10 segundos |
|
Salida de datos |
Tasa de soporte |
4800 bps a 921600 bps, tasa de baudios adaptativa automática |
|
Nivel de datos |
Nivel USB |
|
|
Protocolo de datos |
NMEA-0183, UBX, RTCM. NMEA-0183 predeterminado |
|
|
Mensaje NMEA |
RMC, VTG, GGA, GSA, GSV, GLL |
|
|
Tasa de actualización |
0.25Hz a 20Hz, el valor predeterminado es 1Hz |
|
|
destello |
4m flash, guarda la configuración de manera persistente |
|
|
1PPS |
Se puede establecer de 0.25 Hz a 10 MHz, el ciclo predeterminado dura 1 segundo y niveles altos para 100 ns |
|
|
Bruto |
Admite la salida de datos de medición sin procesar de Multi-GNSS |
|
|
Limitaciones operativas |
Altitud |
Hasta 50,000m |
|
velocidad |
Hasta 515m/seg |
|
|
aceleración |
Menos de 4g |
|
Frecuencia operativa |
430-462MHz |
|
Distancia de transmisión |
2 km(9600bps) |
|
Nivel transmisor |
TTL |
|
Nivel de recepción |
TTL |
|
Velocidad de baudios para comunicaciones inalámbricas en los transmisores |
38400bps |
|
Tasa de baudios para la comunicación inalámbrica en el receptor |
38400bps |
|
Velocidad de baudios para la transmisión de cable en el transmisor |
38400bps |
|
Tasa de transmisión por cableado del receptor |
38400bp |
|
Tamaño de la antena (mm) |
Φ160 × 66.5 |
|
Peso (g) |
≤650 |
|
Temperatura de funcionamiento (℃) |
-40 a 70 |
|
Temperatura de almacenamiento (℃) |
-55 a 85 |
|
Grado impermeable |
IP67 |
