1. Introducción al producto

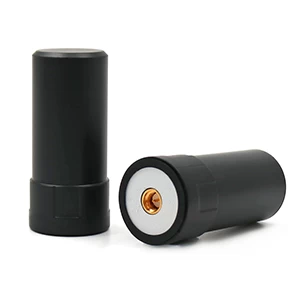

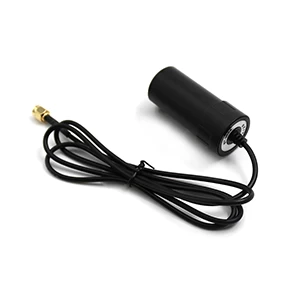

pijama -560 es una antena helicoidal de 4 estrellas de 9 bandas. Esta antena se caracteriza por su pequeño tamaño, alta precisión de posicionamiento y peso ligero, lo que le permite satisfacer de manera efectiva las necesidades de los usuarios.

2. Aplicaciones

Se puede usar con una variedad de receptores. Se usa ampliamente en los campos de UAV, dispositivos móviles y dispositivos RTK pequeños. También se puede usar en campos militares dependiendo de las condiciones de aplicación.

3. Especificaciones

Especificaciones de antena

Rango de frecuencia (MHz)

GPS L1/L2

Gronus L1/L2

BDS B1/B2/B3

Galileo E1/E5B

Gane (DBI)

<3

Antena AR (DB)

≤3

Ángulo de cubierta horizontal

360 °

VSWR

≤1.5

polarización

Polarización circular correcta

Impedancia de puerto (Ω)

50

Error del centro de fase (mm)

± 2

Especificaciones eléctricas

Ganancia LNA (DB)

35 ± 3

Figura de ruido (DB)

≤1.8

Voltaje de funcionamiento (v)

3.0V a 18.0V

Corriente operativa (MA)

≤50

Salida VSWR

≤2

Planitud en banda (DB)

± 2

Retraso de propagación diferencial (NS)

≤5

Características estructurales

Tipo de conector

SMA-J

Tamaño de la antena (mm)

Φ27.3 × 58.6

Peso de la antena (g)

≤20

Ambiente de trabajo

Temperatura de funcionamiento (℃)

-40 a 70

Temperatura de almacenamiento (℃)

-55 a 85

impermeable Año de grado

IP67
