Mappa Del ghiaccio ™ ghiaccio B Sea Ridge T Tennezza D rilevamento R Adar

Misurazioni continue di spessore del ghiaccio in tempo reale per garantire la sicurezza sulle strade di ghiaccio invernali.

Caratteristiche tecniche:

◇ può rilevare lo spessore del ghiaccio inferiore a 10 m

◇ Controllo radio dell'unità antenna del laptop: trasferimento di dati raccolti al computer portatile in tempo reale

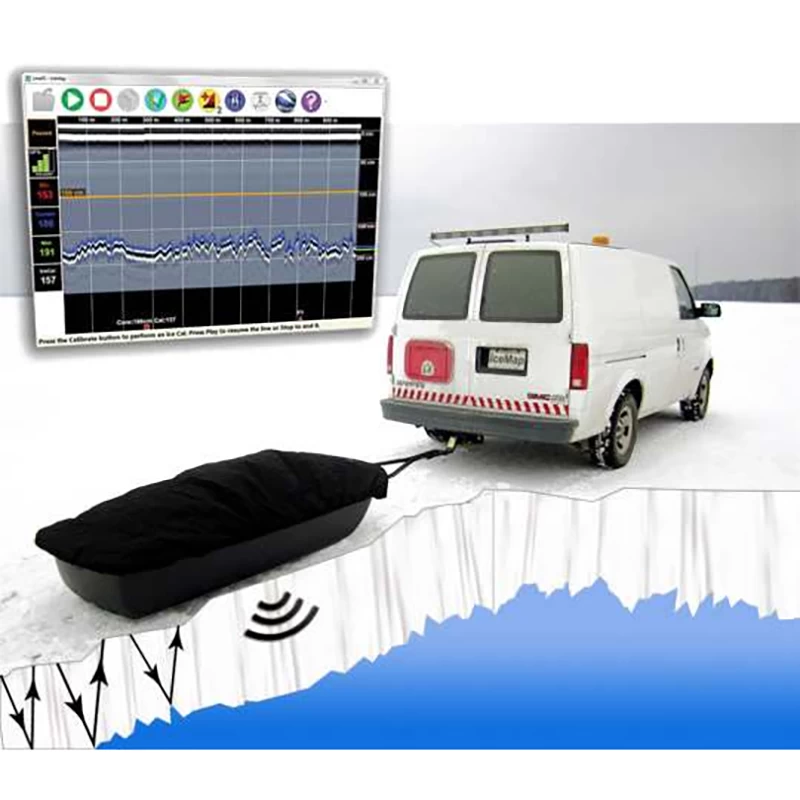

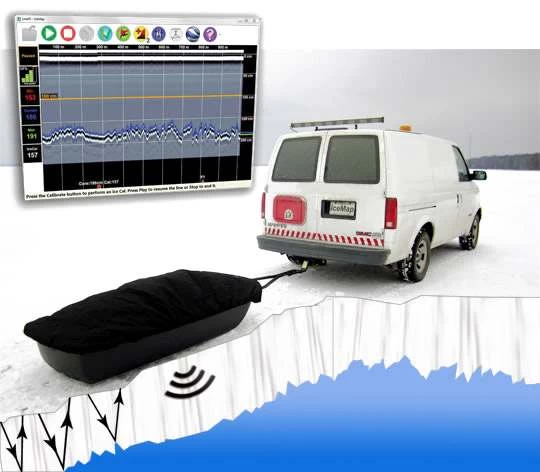

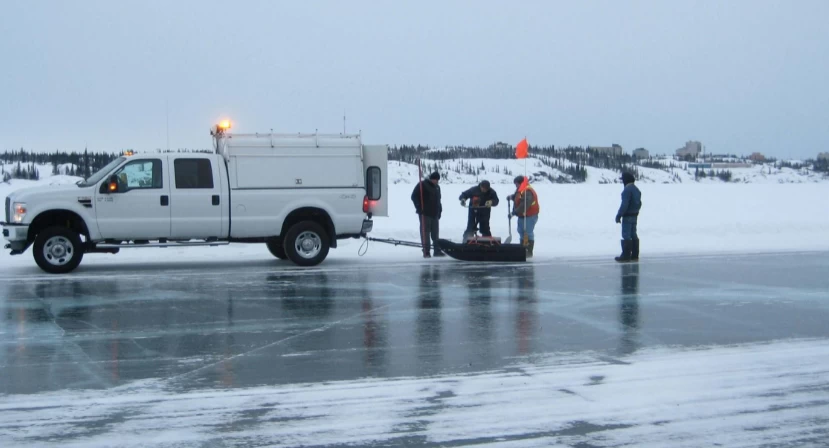

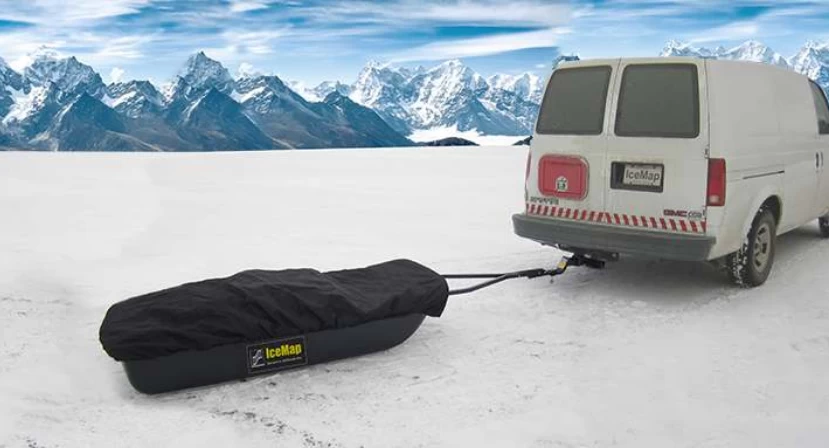

◇ L'antenna può essere trascinata da veicoli meccanici spostandosi ad alta velocità: fino a 80 km/h

◇ Monitoraggio e registrazione di piccoli e grandi spessori

◇ Funzione di avviso dell'area pericolosa del ghiaccio: può essere ottenuta impostando una valvola con lo spessore del ghiaccio.

◇ Le informazioni GPS registrate continuamente consentono di determinare con precisione mappe di aree pericolose congelate Difline su Google Earth

◇ Funzione di visualizzazione della riproduzione dei dati, facile accesso al controllo

Misurazione dello spessore del ghiaccio in tempo reale

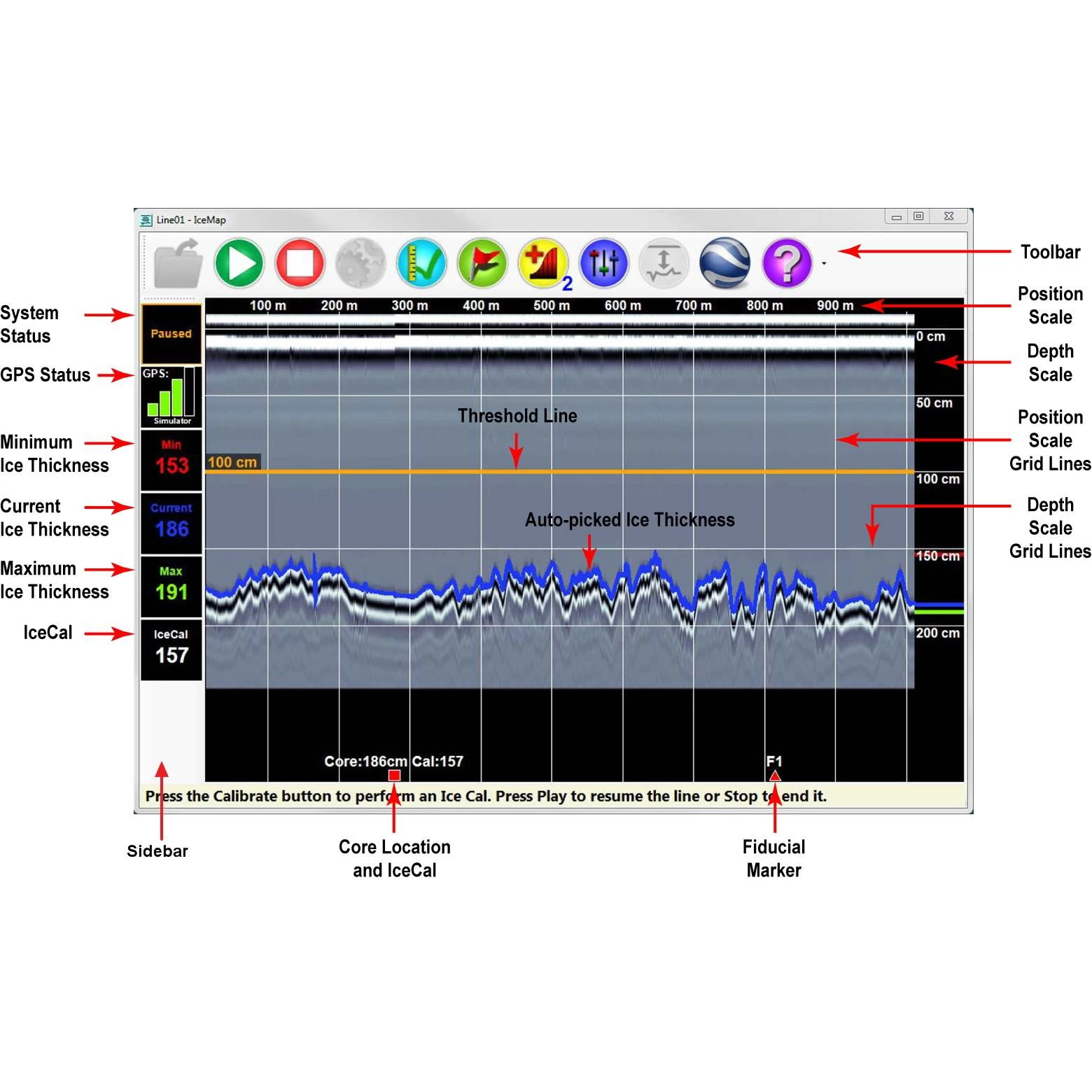

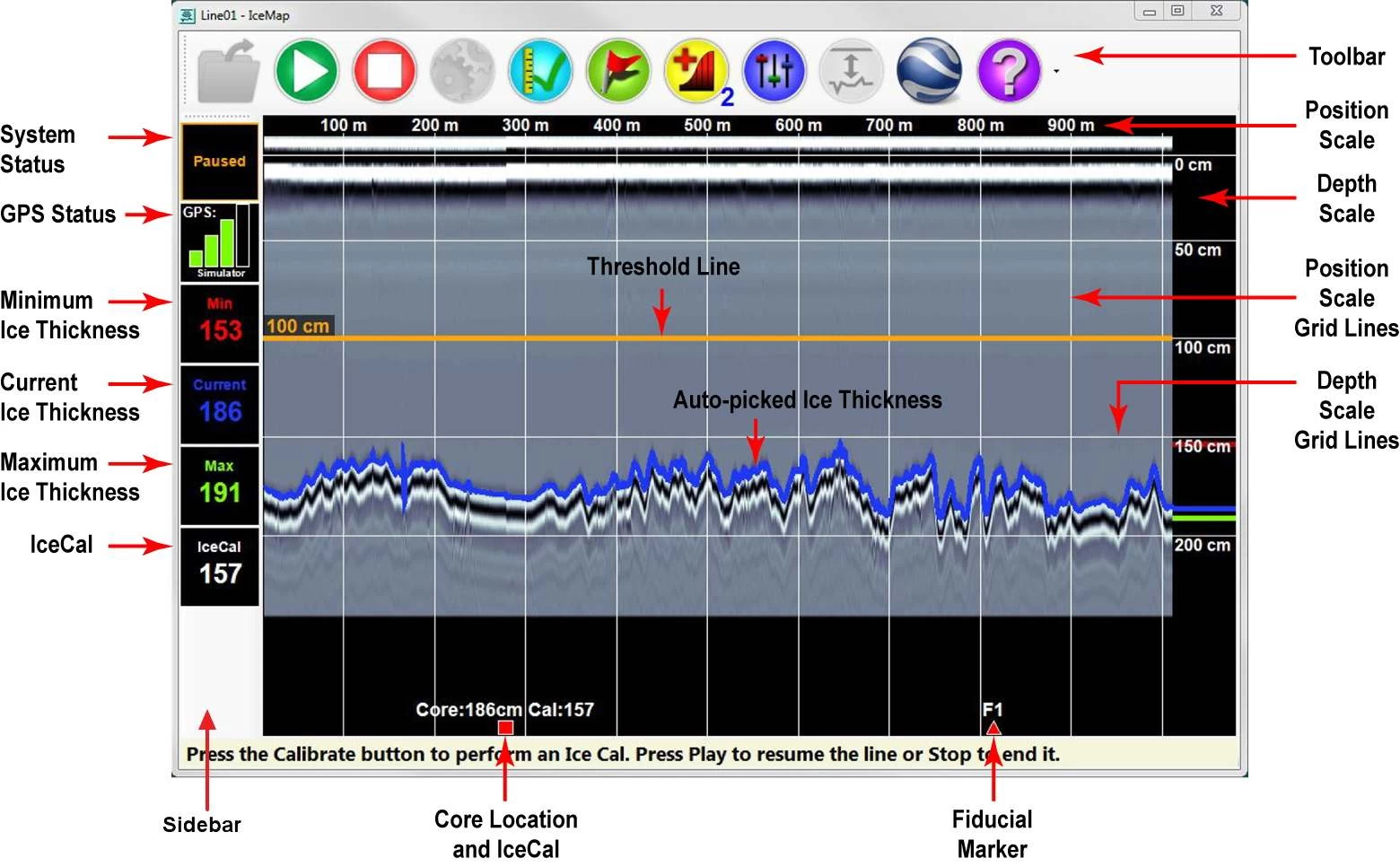

of Radar sotterraneo Il display Iceemap ™ in tempo reale visualizza la parte inferiore rilevata automaticamente del ghiaccio (linee blu) in tempo reale. Gli utenti possono impostare una soglia di avviso di spessore minimo (filo d'oro).

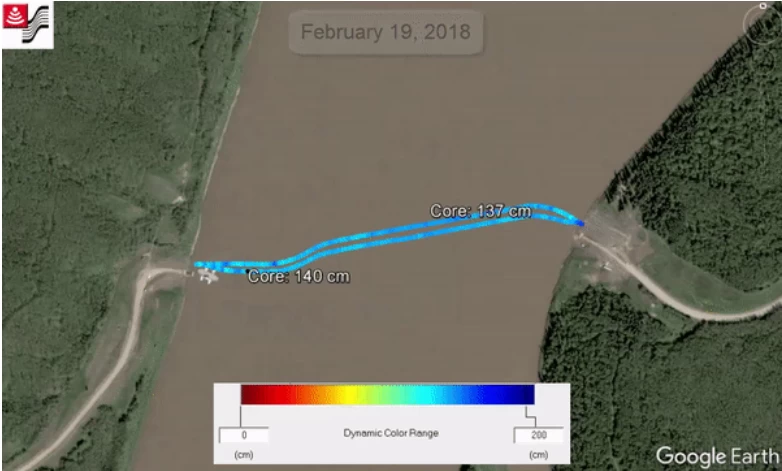

IceMap™ Dai dati di spessore per i ponti di ghiaccio in Alberta, in Canada.

Software di raccolta dati ICEMAP ™

Per raccogliere i dati ICEMAP ™, gli utenti hanno semplicemente impostato la velocità del veicolo desiderata (km/h o mph), la profondità di scansione e la dimensione del passo (intervallo di misurazione). Tutti gli altri parametri sono automaticamente ottimizzati per i dati di altissima qualità.

Revisione dei dati

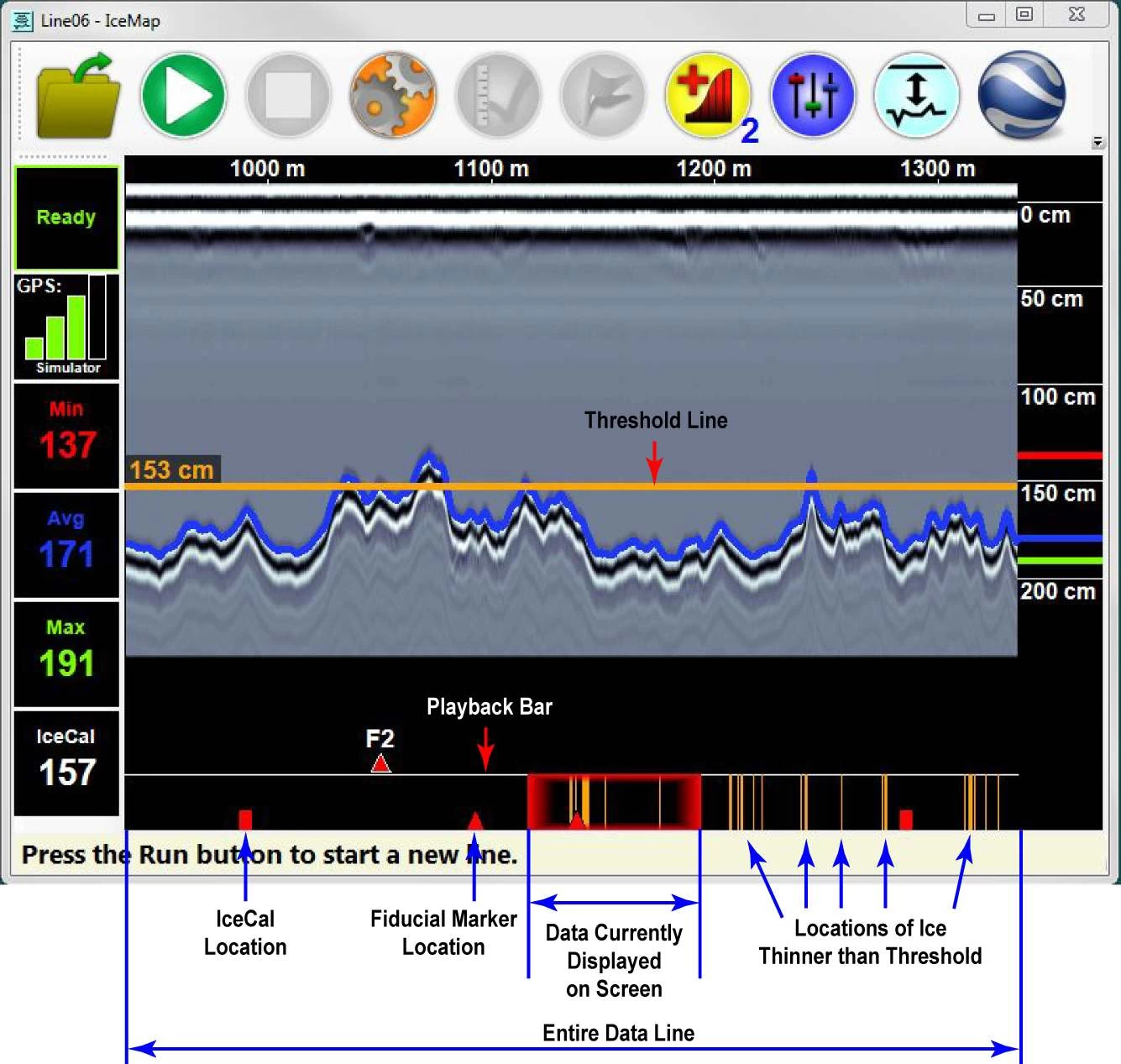

Dopo aver raccolto i dati ICEMAP ™, la barra di riproduzione traccia un'area in cui il ghiaccio è più sottile della soglia (linea arancione). Identifica rapidamente dove si trova l'area problematica.

Modifica dei dati

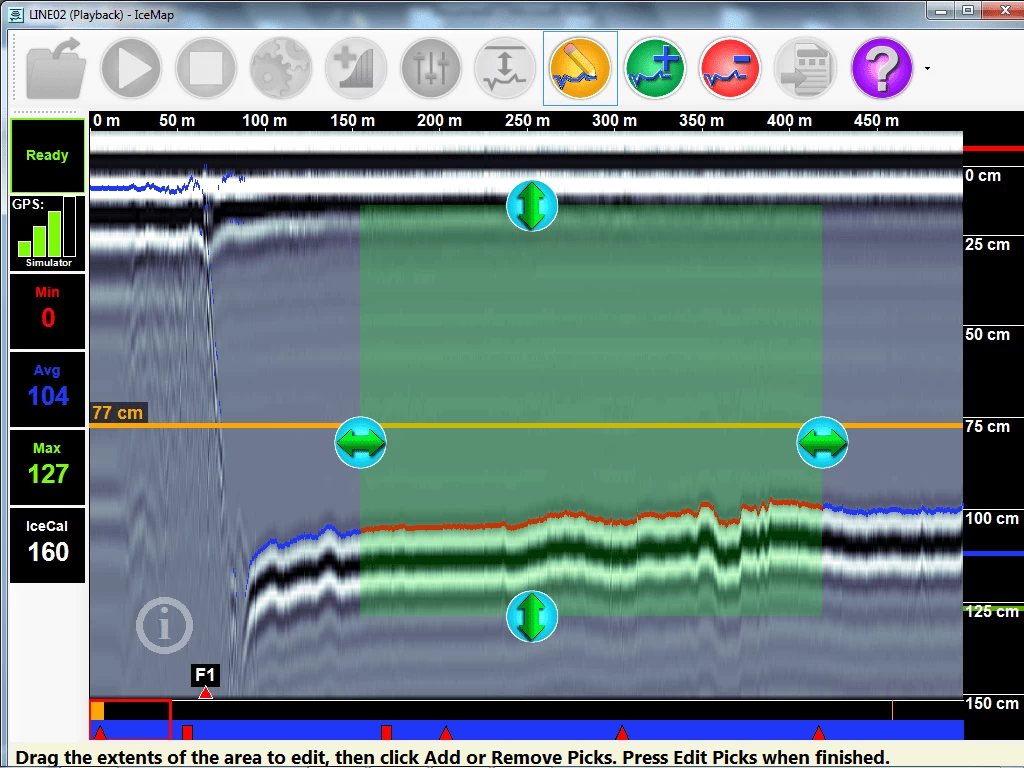

Dopo aver raccolto i dati ICEMAP ™, gli operatori possono modificarli facendo clic sul pulsante sulla barra degli strumenti.

50. L'utente trascina il bordo della scatola sul touchscreen per definire l'area per eliminare o respingere una scelta.

Rapporto di spessore del ghiaccio

I report in formato PDF vengono generati rapidamente dai dati ICEMAP ™.

50. Gli utenti possono definire nomi di sondaggi, posizioni di avvio e fine e commenti aggiuntivi.
50. La panoramica della calibrazione del ghiaccio elenca gli Icecal che sono stati eseguiti. La loro posizione e lo spessore del ghiaccio misurato
50. Il tavolo della sezione di ghiaccio più sottile, compresa l'intera lunghezza e la porzione continua di ghiaccio sottile.
50. L'eccezione tavolo traccia l'area in cui le scelte sono state cancellate manualmente. Queste aree possono indicare che il ghiaccio è stato rotto
50. Vista mappa Vista delle linee ICEMAP ™
50. Sezione schematica dello spessore del ghiaccio della linea IceMap ™
50. Sezioni trasversali dettagliate per ogni 1000 metri di linea ICEMAP ™

Specifiche :

Se sei interessato a questo prodotto, non esitare a contattarci.
