Il radar di penetrazione della penetrazione della terra wireless (GPR) del DZLD-6000 di GPR. Aggiunge anche funzioni come trasmissione wireless, filtraggio hardware e software, guadagno variabile nel tempo, ritardo del software, campionamento software regolabile, protocollo di comunicazione standard IEEE80 2.11, configurazione dei parametri automatici e altre funzioni. È facile da usare e non ha bisogno di regolazione. Allo stesso tempo, l'attrezzatura di penetrazione della terra con WLAN funziona come schermo e conservazione, come laptop, tablet, ecc. E più di 14 ore possono funzionare in un periodo continuo.

Prestazioni radar

♦ Frequenza centrale: 16 MHz, 40 MHz, 100 MHz, 400 MHz, 600 MHz, 900 MHz, 1,6 GHz, 2 GHz, 2,6 GHz

♦ Frequenza di campionamento: 50K ~ 285kHz Regolabile

♦ L'intervallo della finestra: da 0 a 8000ns

♦ Punti di campionamento: 256 ~ 8192 Punti di campionamento/scansione, opzionale

♦ Tempo di lavoro continuo: più di 8 ore

♦ Consumo totale di energia: ＜ 6w

♦ Intervallo di campionamento minimo: ＜ 2ps

♦ Metodo di misurazione: misurazione del punto per punto, ruota di misurazione, misurazione continua

♦ Metodi di visualizzazione: mappa pseudocolore, forma d'onda impilata o scala di grigio

♦ Filtro: filtro verticale di passaggio basso e passaggio sintonizzabile elevato

♦ Ha il sistema di posizione automatico per facilitare la ricezione precisa dei segnali

♦ Sovraposizione: 2 ~ 32768 Scansione

♦ Temperatura di lavoro: -30 ℃ ~ 70 ℃

♦ La temperatura di conservazione: -40 ℃ ~ 80 ℃

♦ Tensione di lavoro: 12V

♦ Currente: 0,5a

♦ Peso: meno di 5 kg

Applicazione principale

♦ Ispezione della qualità ingegneristica

♦ Ispezione della qualità dell'ingegneria autostradale

♦ Rilevamento del rischio geologico

♦ Rilevamento di occultamento e strutture sotterranee

♦ Rilevamento subacqueo (acqua dolce)

♦ Rilevamento della vita

Caratteristiche tecniche

♦ Design integrato, piccolo volume, peso leggero, basso consumo di energia

♦ Può essere eseguito su più piattaforme come Windows

♦ Software di acquisizione in tempo reale Traersoft e TR Software di elaborazione dei dati

♦ Facile funzionamento, mano veloce; Accesso al disco rigido, ottima capacità e facile da salvare

Funzione software

♦ Ridurre il valore di riferimento, il filtraggio, l'elaborazione in background nel nord, la configurazione del guadagno automatico

♦ Adeguamento degli utili, allineamento dell'eco, livello di riconoscimento automatico, ecc.

♦ Calcolo dell'Epsilon R (costante dielettrica) e profondità

♦ Regola il punto di partenza della coordinata di profondità

♦ Misurazione della profondità di due punti.

Serie di prodotti principali e frequenza di antenna

Tipo di antenna	Frequenza principale dell'antenna	Profondità raggiungibile	Applicazione
Antenna scimmia corazzata	2,0 GHz	0,25 ~ 0,35 m	Rilevamento dei difetti in cemento, barra in acciaio e ponte.
	1,6 GHz	0,2 ~ 0,5 m	Rilevazione di difetti dello strato superficiale della strada, cemento, rinforzo e ponte.
	900MHz	0,5 ~ 0,8 m
	600 MHz	0,6 ~ 1m	Test di ingegneria, tubi municipali e rivestimento tunnel
	400 MHz	1 ~ 5m	Test di ingegneria, tubi municipali e rivestimento tunnel
	200 MHz	1 ~ 10 m	Strato poco profondo, ingegneria, tubo municipale, esplorazione ambientale
Antenna senza armatura	100 MHz	0 ~ 30m	Previsione del disastro in tunnel, rilevamento del rischio geologico
Antenna senza armatura	50 MHz	5 ~ 50m

Area di applicazione

Ispezione della qualità ingegneristica

♦Ispezione della qualità di riempimento del sito.

♦Valutazione dell'ingegneria di qualità di strada e diga

♦Studio sull'effetto del trattamento di base

♦Ispezione della qualità della costruzione.

♦Ispezione della qualità dell'ingegneria del tunnel

Rilevamento di occultamento e strutture sotterranee

♦Rilevamento sotterraneo dei tubi

♦Ispezione del progetto di difesa aerea civile sotterranea

♦Rilevamento degli ostacoli nell'ingegneria

♦Controllo della gestione archeologica e rilevamento di perforazione e tunnel inclinati

Rilevamento del rischio geologico

♦Il rilevamento di tubi nell'argine del fiume e le fondamenta della diga

♦Esplorazione di strutture geologiche

♦Esplorazione carsica sotterranea

♦Ispezione delle cavità sotterranee nella costruzione di fondazioni

♦Previsione dell'avanzamento geologico del tunnel

Test su strada

♦Ispezione di qualità nella fase di costruzione di ingegneria stradale

♦manutenzione stradale

Rilevamento subacqueo

♦Rilevamento della profondità dell'acqua

♦Rilevamento di sedimenti e sedimenti sott'acqua

♦Rilevazione dello spessore di Escarina di escilera

Esplorazione geologica

♦Risoluzione della stratificazione geologica, valutazione geologica e ambientale, ecc.

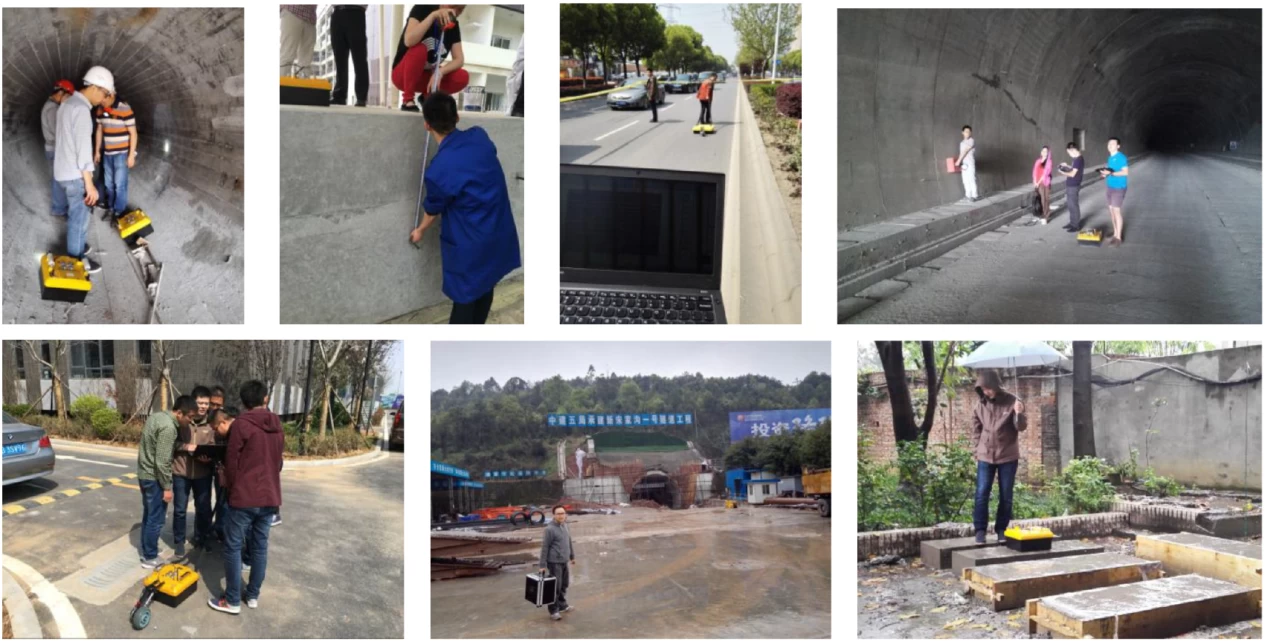

Esempio di applicazione

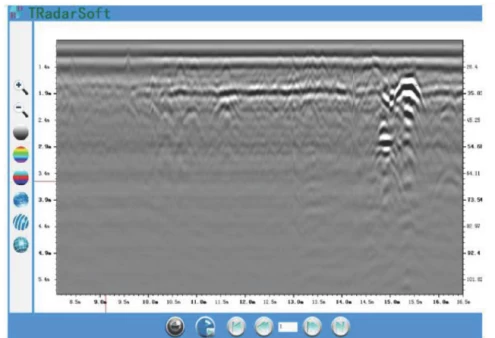

Acquisizione dei dati

♦ W Lavorando nell'ambiente Windows, l'operazione è semplice e facile da capire.

♦ I Può purificare dinamicamente i parametri di forma dell'onda radar, come finestre temporali, posizioni del segnale, punti di campionamento, ecc.

Software di elaborazione dei dati per il radar di penetrazione della terra

T Il sistema di elaborazione e analisi del radar di penetrazione del terreno (GPR) è compatibile con i principali formati di dati radar nel paese e all'estero, che è adatto per l'elaborazione e l'interpretazione dei dati GPR.

Le funzioni principali del sistema di elaborazione wireless e l'analisi del radar di penetrazione della terra sono le seguenti:

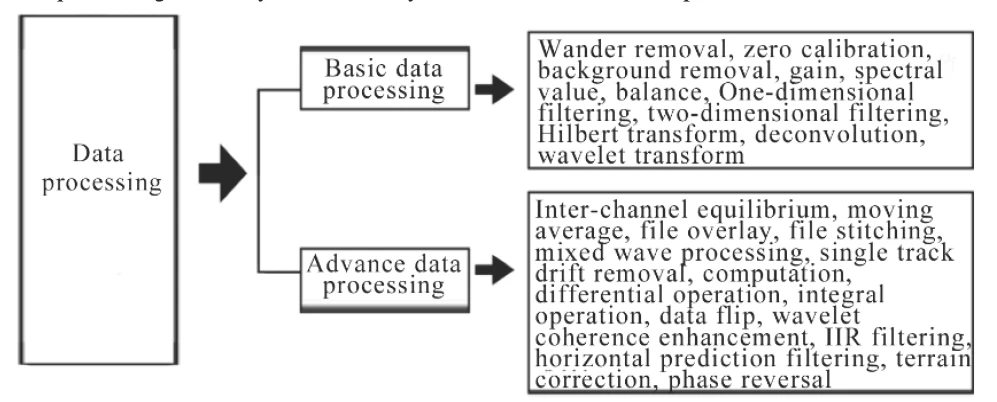

1. Elaborazione dei dati: Il sistema software di elaborazione e analisi del radar è diviso in tre parti, come mostrato nella figura seguente:

Sistema di interpretazione:

♦ A Riconoscimento automatico e monitoraggio dell'orizzonte e interpretazione automatica con viaggi

♦ T Il sistema di valutazione stradale è un parametro importante per valutare automaticamente il tasso di approvazione dello spessore della strada.

♦ A Edizione e interpretazione della grafica anormale: statistiche di profondità automatica del chilometraggio anormale e altre informazioni

♦ I Norpretazione della malattia: la base per giudicare il riempimento non è densa

♦ T Il sistema di interpretazione a tre dimensioni

♦ T Correzione opografica

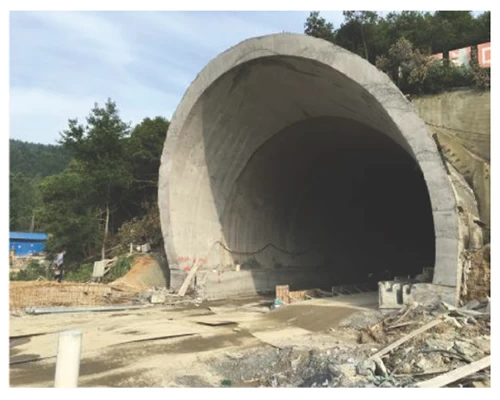

Serie tunnel

T T A Poiché il metodo radar di penetrazione terrestre (GPR) presenta i vantaggi dell'intuizione di immagini anormali, l'efficienza del lavoro e l'alta risoluzione, questo metodo può essere applicato alla previsione di brevi distanze (15 ~ 60 m) Qualità e rilevamento di malattie delle pareti nell'avanzamento geologico del tunnel. La previsione, che fornisce la base per la progettazione e la costruzione dello scavo e del supporto del tunnel e presenta la costruzione dinamica del tunnel. Si suggerisce di ridurre la cecità nella costruzione, garantire la qualità, il progresso e la costruzione della costruzione e ridurre i costi di costruzione.

L'applicazione principale include

1.l Struttura di input

♦ L Spessore di ingresso

♦ S Supporto in acciaio e densità della barra di acciaio

2.l difetto e malattia

♦ S Riempimento scavato superiore e situazione densa

♦ Cavità

♦ I strato intermedio vuoto

♦ L crepe

♦ L Canale d'acqua e perdita del canale dell'acqua accumulato

3.G Previsione eologica

♦ D Isturbance circostante scavo

♦ F problemi

♦ C Anow

Raccomandazione dell'applicazione

Tipo di antenna	Frequenza principale dell'antenna	Profondità raggiungibile	Applicazione
Antenna scimmia corazzata	900MHz	0,5 ~ 0,8 m	Rilevamento dei difetti in cemento, barra in acciaio e ponte.
Antenna scimmia corazzata	400 MHz	1 ~ 5m	Ingegneria e ispezione del rivestimento in tunnel; Rilevazione di difetti nelle pareti di contenimento
Antenna senza armatura	100 MHz	0 ~ 30m	Previsione del disastro nei tunnel
Antenna senza armatura	50 MHz	5 ~ 50m	Previsione del disastro nei tunnel
