GPR per la gestione del green del golf

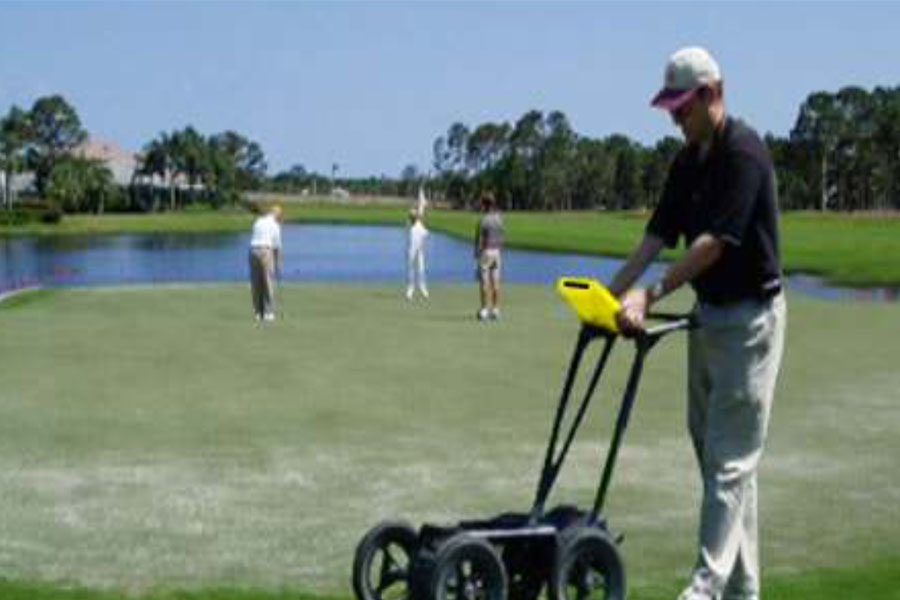

Noggin 1000 SmartCart rileva un green da golf.

I green da golf sono progettati per avere un ottimo drenaggio, quindi non c'è acqua stagnante. Inoltre, le superfici possono asciugarsi rapidamente provocando gravi danni all'erba superficiale. I custodi del verde devono affrontare la sfida costante di garantire che sia disponibile acqua sufficiente per una crescita sana dell'erba, ma non troppa acqua.

Questa valutazione del sito effettuata presso il campo da golf Loxahatchee, West Palm Beach, in Florida, mostra il GPR in azione. L'obiettivo principale dello studio era valutare il GPR per definire la posizione dei tubi e dei canali di drenaggio sotto un green e esaminare le strutture del terreno ingegnerizzato sotto un green stressato.

Problema

I green dei campi da golf ricevono un'attenzione speciale da parte del personale addetto alla manutenzione dei campi. Inoltre, i green sono costruiti con cura; i terreni a grana grossa, la modellazione della superficie e le tubazioni di drenaggio garantiscono un buon drenaggio ed eliminano l'acqua stagnante. I danni alle tubazioni o lo sviluppo di orizzonti di terreno impermeabili portano a problemi di drenaggio.

I custodi del green affrontano sfide Il GPR aiuta a mantenere un green da golf.

Come mostrato di seguito, sia i tee che i green sono generalmente costruiti con tubi di drenaggio in plastica nella sabbia (a). A seconda del metodo, attorno al tubo di drenaggio può trovarsi della ghiaia (b) oppure uno strato di ghiaia sotto la sabbia (c).

Tecniche di costruzione del green da golf: (a) tubi di drenaggio in plastica nella sabbia, (b) ghiaia attorno al tubo di drenaggio, (c) uno strato di ghiaia sotto la sabbia.

Contributo GPR alla soluzione

Il GPR è uno strumento di imaging non invasivo con una comprovata esperienza di utilizzo nella localizzazione di tubi metallici e non metallici. Inoltre, il GPR può rilevare sottili cambiamenti nelle condizioni del suolo e variazioni nel contenuto di acqua del suolo.

L'indagine GPR ha avuto due aspetti. Il primo era una semplice profilazione di ricognizione per individuare rapidamente i canali di drenaggio interrati utilizzando il processo di profilatura e marcatura. Nella seconda, è stata creata una griglia di rilevamento regolare ed è stato condotto un rilevamento dettagliato che ha portato alla generazione di immagini di sezioni di profondità 3D del sottosuolo del verde.

Il GPR può essere utilizzato per esaminare i green del golf per individuare i tubi di drenaggio, determinare la profondità dei tubi e definire gli strati di terreno ingegnerizzato. Il GPR, essendo uno strumento di imaging non distruttivo, svolge un ruolo importante sui campi da golf. Per localizzare i servizi metallici e non metallici lungo il percorso, il GPR è una tecnologia veloce e collaudata. Dove GPR eccelle davvero è nell'importante manutenzione e rimodellamento dei tee e dei green.

Le linee trasversali raccolte con GPR possono individuare tubi di drenaggio non metallici e visualizzare gli strati di sabbia e ghiaia in tempo reale.

Sezione trasversale tipica di uno strato verde di sabbia e ghiaia con tubi di drenaggio sottostanti.

I dati raccolti nelle griglie possono essere visualizzati come immagini di sezioni di profondità per mappare la geometria dei tubi di drenaggio.

Le viste in sezioni di profondità possono fornire molto più che semplicemente il modello dei tubi di drenaggio. Il green dell'esempio seguente presentava problemi di drenaggio dovuti a una causa sconosciuta.

La mappa del sottosuolo ad una profondità di 1,9 – 2,5 piedi mostra lo schema a spina di pesce del sistema di drenaggio sotto il verde. La mappa di profondità più bassa, compresa tra 0,0 e 0,6 piedi, rivela un'area potenzialmente problematica di drenaggio all'interno dello strato di sabbia.

Uno sguardo alla mappa delle sezioni a profondità minore nello strato di sabbia sopra i tubi rivela un'area con potenziali problemi di drenaggio. Un'immagine GPR attraverso uno strato di sabbia omogeneo normalmente avrebbe riflettori minimi, ma in questo caso tre aree distinte di segnali GPR più forti rivelano anomalie all'interno dello strato di sabbia.

L'esame di una delle sezioni trasversali mostra aree di segnali forti e conferma l'interpretazione dell'immagine della mappa.

Sezione trasversale che mostra riflettori anomali all'interno dello strato di sabbia.

Sia la sezione a bassa profondità che la sezione trasversale mostrano riflettori anomali all'interno dello strato di sabbia che potrebbero essere associati a problemi di drenaggio sul green.

La costruzione precisa e la posizione dei green e, in misura minore, dei tee non sono solitamente ben documentati. Per effettuare una manutenzione tempestiva ed efficiente, la localizzazione dei tubi e dei percorsi di drenaggio è fondamentale. Inoltre, essere in grado di definire le differenze del suolo che influenzano la salute della crescita dell’erba superficiale è una sfida senza indagini invasive, che possono compromettere l’uso del campo da golf.

Risultati e vantaggi

La manutenzione dei sistemi di drenaggio e irrigazione è una sfida costante. Questo caso di studio illustra come un campo da golf ha utilizzato il GPR per individuare i tubi di drenaggio, determinare la profondità dei tubi e definire gli strati di terreno ingegnerizzato nei green del golf. Alcuni vantaggi chiave sono:

• Noggin 1000 SmartCart è un GPR compatto, portatile e robusto per la manutenzione dei campi da golf
• Il funzionamento è semplice ed intuitivo
• Gli utenti possono essere efficaci con solo poche ore di formazione
• I protocolli di ricerca sistematica sono disponibili come guide alle migliori pratiche
• Individua e contrassegna fornisce un'identificazione rapida e immediata della zona di interesse
• La mappatura della griglia semplifica l'analisi dei dati e riduce i falsi allarmi
