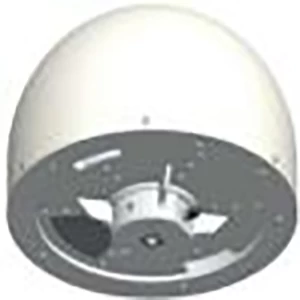

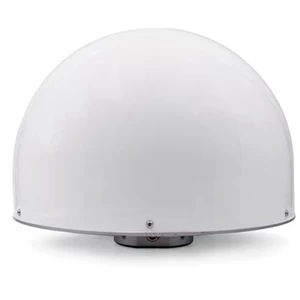

1. INTRODUZIONE DEL PRODOTTO

P.J. La -4n04a è un'antenna di riferimento a 4 stelle e per tutte le frequenze con elevato guadagno, alta precisione, compatibilità multi-sistema e proprietà ad alta affidabilità e può soddisfare efficacemente le esigenze degli utenti.

2. Applicazioni

Questa antenna può essere utilizzata in una varietà di ricevitori di navigazione satellitare ed è ampiamente utilizzata in aree come il rilevamento geodetico, il rilevamento e la mappatura dell'idrocolno, l'agricoltura di precisione, il monitoraggio della deformazione e il monitoraggio dei pericoli geologici. Può anche essere selezionato per uso militare a seconda delle condizioni di utilizzo.

3. Specifiche

Specifiche elettriche

Intervallo di frequenza (MHz)

BD B1/B2/B3

GPS L1/L2/L5

Gronus G1/G2

Galileo E1/E2/E5A/E5B

Polarizzazione

Polarizzazione circolare destra

Gamma del raggio di antenna

Azimut: 0 ° -360 °

Pitch: da 10 ° a 90 °

Guadagno (DBI)

6

Antenna AR (DB)

≤3,0

Errore del centro di fase (mm)

± 2

VSWR

≤2

Performance LNA

Guadagno lna (db)

50 ± 2

Figura del rumore (DB)

≤2

VSWR

≤2,0

Planarità in banda (db)

± 2

Differenza di ritardo (NS)

± 2

Tensione operativa (V)

Da 3.3v a 12v

Corrente operativa

≤50Ma

Caratteristiche strutturali
